Ładowarka jest przygotowana do obsługi ulepszonych funkcji i nowych aplikacji mogących pojawić się w przyszłości. Zaprojektowana z myślą o trudnych warunkach środowiskowych. Teltocharge może być zainstalowana zarówno na zewnątrz, jak i wewnątrz budynków. Działa z pełną mocą w temperaturach od -30ºC do +50ºC i jest objęta 3-letnią gwarancją. Jest zgodna z lokalnymi przepisami i programami dofinansowania.
Spersonalizuj swoją ładowarkę dzięki wymiennym pokrywą płyty czołowej dostępnej w kolorach drewna Accoya, ciemnoszarym, bordowym, brązowym lub białym.
Wybierz jedną z opcji mocy 7,4 kW, 11 kW lub 22 kW oraz zintegrowany przewód ze złączem typu 2 lub gniazdo typu 2.
Połączenie z urządzeniem jest bardzo proste dzięki Bluetooth, Ethernet, WiFi lub opcjonalnemu LTE. Ładowaniem można zarządzać za pomocą aplikacji mobilnej, OCPP 1.6 lub Modbus/RS485. Dzięki intuicyjnemu profilowi instalatora i kreatorowi konfiguracji aplikacja usprawnia proces uruchomienia stacji ładowania, a także pozwala dostosować ustawienia OCPP, aby zagwarantować jej sprawną obsługę.
Inteligentne funkcje
- Ustawianie harmonogramu sesji ładowania
- Współpraca z instalacją fotowoltaiczną
- Dynamiczne równoważenie (DLB) i zarządzanie obciążeniem (DLM)
- Równoważenie faz
Prosta instalacja
Pięciostopniowy proces instalacji, profil instalatora w aplikacji oraz kreator konfiguracji pozwalają szybko skonfigurować Teltocharge, co pozwala obniżyć koszty i skrócić czas realizacji projektu.

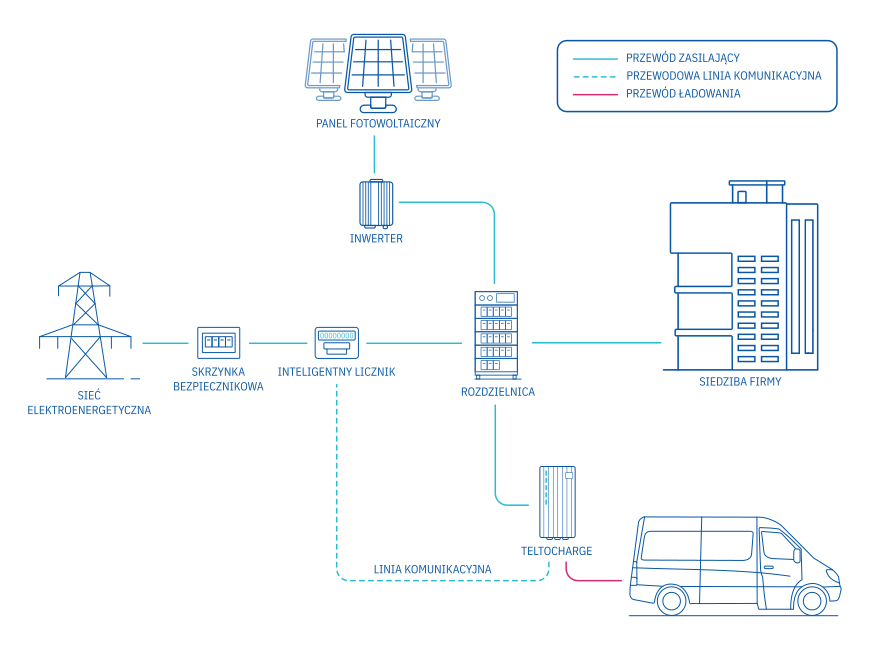

Przykład zastosowania - integracja z panelem fotowoltaicznym
Aby zapewnić prawidłową integrację z panelem fotowoltaicznym, konieczne jest rozpoczęcie od prawidłowej instalacji. Obejmuje to zainstalowanie inteligentnego licznika energii w obwodzie elektrycznym, który posiada niezbędną funkcjonalność komunikacyjną. Licznik odgrywa kluczową rolę w wykrywaniu ujemnego przepływu prądu, wskazując, kiedy zużycie energii jest niższe niż jej wytwarzanie przez panel fotowoltaiczny i przekazując ją z powrotem do sieci elektroenergetycznej. Aby zapewnić skuteczną komunikację, ładowarka musi być połączona z licznikiem.
Gdy licznik wykryje nadwyżkę energii, przekazuje tę informację do ładowarki. Na podstawie wewnętrznych ustawień ładowarki zostanie podjęta decyzja, czy rozpocząć proces ładowania, czy nie. Należy pamiętać, że proces ten zależy od konkretnych ustawień urządzenia.
Jeśli inteligentny licznik wykryje przepływ prądu wstecznego (ujemne wartości prądu i/lub mocy) do sieci elektrycznej, przekazuje tę informację do ładowarki pojazdu elektrycznego. Urządzenie odpowiednio reaguje. Przebieg procesu ładowanie zależy od typu ładowania i ustawień.
Podstawowe parametry
|
Wymiary
|
Szerokość 170 mm; wysokość 341 mm; głębokość 94 mm
|
|
Wymienne płyty czołowe
|
Użytkownicy mają możliwość samodzielnej wymiany płyt czołowych
|
|
Warianty płyty czołowej
|
Ciemnoszary; drewno Accoya; bordowy; brązowy; biały
|
|
Rodzaj wyjścia
|
Przewód ze złączem typu 2; gniazdo typ 2
|
|
Connectivity types
|
APP - Bluethooth
OCPP 1.6 - Ethernet; Wifi; GSM (opcjonalnie)
RFID (NFC); Modbus/RS485
|
Dane techniczne
|
Standard połączenia
|
Zintegrowany przewód ze złączem typu 2 (IEC 62196-2); gniazdo typ 2 (IEC 62196-2)
|
|
Certyfikaty
|
Zgodność z CE & UKCA
Standardy i normy - EMC: 2014/53/EU, IEC 61851-21
Środowisko - 2011/65/EU, REACH, RoHS
EUR1
|
|
Gwarancja
|
36 miesięcy
|
|
Łączność z aplikacją
|
Bluetooth (LE)
|
|
Łączność z ładowarką
|
WiFi 2.4 Ghz b/g/n
Lokalne zarządzanie za pośrednictwem APP
Czytnik NFC
OCPP 1.6
Ethernet (RJ45)
4G/LTE (CAT1), 3G, 2G (opcjonalnie)
|
|
Ochrona
|
Monitorowanie napięcia wyjściowego i prądu
Monitorowanie temperatury
Monitorowanie napięcia wejściowego
Monitorowanie prądu szczątkowego (30 mA AC / 6 mA DC); norma: IEC62752:2016
RDC-DD (6 mA DC); norma: IEC62955:2018 (tylko wersja ze zaciskiem CT)
Wykrywanie zwarć doziemnych
Stopień ochrony - IP56
Odporność na uderzenia - IK10
Klasa palności - UL94
|
|
Zintegrowany przewód
|
Klasa palności - UL-94V-0
Temperatura pracy - -30ºC - +50ºC
Liczba cykli podłączeń - 10000
Długość przewodu - 5 m/7,5 m
Stopień ochrony - IP54
Złącze - typ 2
|
|
Parametry ładowania
|
7,4 kW; 11 kW; 22 kW
Aż do 7,36 kW przy 32 A 1 faza
Aż do 22 kW przy 32 A 3 fazy
Dynamiczna konfiguracja
|
|
Układ sieci
|
T/N i IT/TT
|
|
Napięcie
|
Jedna faza: 230 V AC (+-10%); trzy fazy: 400 V AC (+-10%)
|
|
Częstotliwość sieci
|
50/60 Hz
|
|
Parametry pracy
|
Wilgotność względna do 95% bez kondensacji, -30ºC - +50ºC
Temperatura składowania -30ºC - +50ºC
|
|
Czujniki temperatury
|
We wszystkich głównych komponentach
|
|
Wskaźnik LED
|
Diody LED pokazujące stan ładowarki
|
|
Wbudowany licznik energii
|
Monitorowanie danych statystycznych
|
|
Równoważenie obciążenia
|
Statystyczne równoważenie obciążenia
Dynamiczne równoważenie obciążenia, akcesoria umożliwiające jego włączenie:
- Inteligentny miernik energii (nie znajduje się w standardowym opakowaniu)
- Zacisk CT (znajduje się w standardowym opakowaniu); (tylko wersja ze zaciskiem CT)
Równoważenie faz
Możliwość podłączenia do instalacji fotowoltaicznej
Dynamiczne zarządzanie obciążeniem
|
